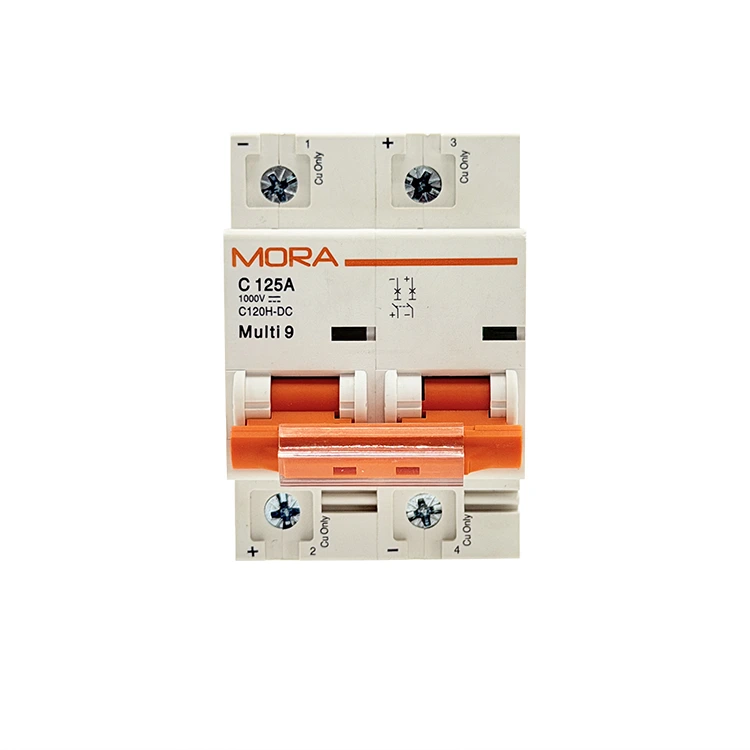

Sraith NC 2P DC Miniature Circuit Breaker

Mar mhonarcha chun cinn Sraith NC 2P DC Miniature Circuit Breaker atá bunaithe sa tSín, táirgeann PUGAO (Mora) lasca cosanta dhá-cuaille ardfheidhmíochta ar a bhfuil cumas briste feabhsaithe agus fráma modúlach sruthlínithe. Úsáideann gach aonad spot-táthú uathoibrithe agus reathaí stua-mhaighnéad dé-buan optamaithe chun teileachumarsáid, stóráil fuinnimh agus bonneagar gréine tráchtála a chosaint.

Cad a Dhéanann Sraith an NC difriúil ó Scoradáin Caighdeánach DC?

Tá greillí DC tionsclaíocha ag athrú go tapa, ag bogadh i dtreo dlús fuinnimh níos airde agus cumraíochtaí comh-aireachta níos déine. Cé go ndéanann scoradáin ghrád cónaithe traidisiúnta comhréiteach ar dhiomailt teirmeach nuair a dhéantar iad a chrapadh, tá ailtireacht struchtúrach inmheánach athdheartha ag Sraith NC 2P DC a tógadh go sainráite le haghaidh oibríochtaí tráchtála ard-iontaofachta.

Trí aonrú fisiciúil dé-cuaille a chomhtháthú isteach i bhfonnadh modúlach a shábhálann spás, íoslaghdaíonn Sraith an NC eastát réadach faceplate taobh istigh de na boird dáileacháin agus achair creepage inmheánacha á leathnú - an cosán is giorra feadh dhromchla ábhar inslithe idir dhá chuid seoltaí - chun lochtanna rianaithe logánta a chosc.

Moil Chomhcheangail Ghréine Ard-Dlúis

Éilíonn socruithe gréine nua-aimseartha comhpháirteanna dlúth le níos mó ionchuir teaghrán a fheistiú in imfháluithe níos lú lasmuigh. Ceadaíonn Sraith NC cnuasach eagar glan taobh le taobh, ag bainistiú na ráillí aischuir dearfacha agus diúltacha de shreang 600V DC laistigh de phróifíl tithíochta dlúth gan aeráil taobh-imréitigh a íobairt.

Bainc Ceallraí Láraithe Teileachumarsáide

Agus córais chumarsáide ag rith ar chúltacaí ceallraí cobhsaithe íseal- go meánvoltais, tá sé ríthábhachtach locht a ghlanadh gan an raca iomlán a ísliú. Soláthraíonn an mionscorthóir ciorcaid seo cosaint ciorcaid neamhspleách brainse, ag aonrú teaghráin ceallraí aonair nó modúil muirir láithreach agus oibríochtaí cóngaracha fós beo.

Sonraíochtaí Ábhar

Léiríonn an maitrís innealtóireachta seo a leanas na paraiméadair oibriúcháin bonnlíne arna bhfíorú thar ár línte tástála monarchan uathoibrithe:

Conas a Bhaineann Sraith an NC Acmhainn Briseadh 10kA amach?

1. Cainéil Séidte Maighnéadacha Dé-Fhórsa

Ag voltais níos airde suas le 600V DC, is féidir le stua leictreach a tharraingt go héasca imeacht plasma stua marthanach a leá go hiomlán teagmhálacha caighdeánach scoradáin. Déanann an NC Series 2P DC Miniature Circuit Breaker é seo a chomhrac le dé-mhaighnéid bhuana ard-neart leabaithe ar gach taobh de gach cosán teagmhála. Nuair a tharraingíonn na teagmhálaithe as a chéile, cruthaíonn na maighnéid seo réimse maighnéadach treorach a shíneann an stua láithreach, é a bhrú amach as na pillíní airgid agus a shéideadh isteach i slinneán stua cruach 11-phláta tromshaothair áit a scoiltear agus a fhuaraítear é laistigh de 4.5 milleasoicind.

2. Trasnascaireacht Turais Mheicniúil Ardluais

Má scoiltear na ráillí dearfacha agus diúltacha trasna dhá chuaille ar leith ní mór an dá chosán a oscailt ag an am céanna. Úsáideann Sraith an NC barra turais tras-nasctha inmheánach a ghlasann an dá mheicníocht mheicniúil le chéile. Má tharlaíonn locht forshrutha ar an taobh dhearfach, déanann an barra inmheánach an cuaille diúltach a thuisleachadh go meicniúil ag an toirt chéanna, ag soláthar leithlisiú gal iomlán agus ag cosc ​​ar bheathú ar ais voltas contúirteach.

3. Spot-Táthú Léasair Uathoibrithe agus Calabrú

Tugann cóimeáil comhpháirteanna láimhe isteach éagsúlachtaí struchtúracha a d'fhéadfadh a bheith ina chúis le friotaíocht inmheánach míchothrom idir an dá cuaille. Cuireann PUGAO (Mora) deireadh leis an athróg dhaonna seo trí Shraith an NC a mhonarú ar líne táirgeachta micrea-bhriseadh uathoibrithe. Déanann meaisíní spot-táthú léasair chun cinn na shunts copair, na démhiotail agus na cornaí maighnéadacha a ghlasáil isteach i ailíniú beacht geoiméadrach, ag cinntiú go bhfuil friotaíocht inmheánach cothrom agus cuair thurais ag teacht le chéile trasna gach réimse táirgeachta.

Prótacal Suiteála Réimse

1. Fíoraigh Zero Voltage:Dí-fhuinneamh Lúb. Oscail gach lasc dínasctha gréine réamhtheachtacha nó naisc leithlisithe ceallraí. Bain úsáid as multimeter digiteach chun na cáblaí dearfacha agus diúltacha ag teacht isteach a thástáil, ag dearbhú go bhfuil 0V i láthair sula gcuirtear na sreanga isteach sna calafoirt chríochfoirt.

2. Léim ar Iarnród DIN:Ceangaltán Iarnróid. Hook an lúibín cúil uachtarach den fhráma Sraith NC thar iarnród caighdeánach DIN 35mm. Brúigh síos go daingean ar imeall íochtair an cháis go dtiteann an sleamhnán plaisteach earrach-luchtaithe go docht in aghaidh an iarnróid.

3. Ailínigh na Marcóirí Polarachta:Cluiche Polarity Match. Scrúdaigh na siombailí (+) agus (-) atá stampáilte ar aghaidh tosaigh an tSraith NC 2P DC Miniature Circuit Breaker. Ceangail do chábla dearfach isteach go barr Pola 1 (marcáilte deimhneach) agus do chábla diúltach ag teacht isteach go barr Pol 2 (marcáilte diúltach). Rabhadh: Má dhéantar an leagan amach seo a aisiompú, cuirtear cosc ​​ar na maighnéid inmheánacha an stua a bhrú isteach sna sleamhnáin fhuaraithe.

4. Scriúnna Teirminéil Chasmhóiminte:Ceangal Slán. Cuir na croíleacáin sreinge copair atá glanta go glan go hiomlán isteach sna teanntáin tolláin serrated. Ag baint úsáide as scriúire chasmhóiminte calabraithe, déan na scriúnna teirminéil níos doichte go 2.0–2.5 Nm. Gineann naisc teirminéil scaoilte teas logánta as a dtagann triomú teirmeach roimh am.

Ceisteanna Coitianta Iarratais

Cad a dhéanann cumas briseadh Sraith NC 10kA níos sábháilte ná roghanna caighdeánacha 6kA do chórais ceallraí?

Is féidir le bainc ceallraí sruthanna gearrchiorcaid ollmhóra a sheachadadh laistigh de na milleasoicindí le linn locht díreach. Is féidir le scoradán rátáilte ach 6kA taithí a fháil ar tháthú teagmhála nó ar réabadh tithíochta má sháraíonn an fuinneamh locht a theorainneacha meicniúla. Cinntíonn rátáil uasghrádaithe 10kA an NC Series 2P DC Miniature Circuit Breaker gur féidir leis na ciorcaid ghearr ceallraí ard-fhuinnimh seo a ghlanadh go sábháilte gan an tithíocht breaker a mhilleadh nó damáiste a dhéanamh do chomhpháirteanna in aice láimhe.

An féidir an briseadh NC Sraith 2P a shreangú i lúb sraithe chun voltais DC níos airde a láimhseáil?

Tá. Má sháraíonn voltas do chórais an rátáil aon-cuaille, is féidir leat an seoltóir dearfach a rith tríd an dá chuaille i sraith (ag dul isteach go barr Pola 1, ag léim ó bhun Pol 1 go barr Pol 2, agus ag fágáil bun Pol 2). Roinneann sé seo an voltas iomlán thar dhá sheomra stua ar leith, rud a ligeann don scoradán voltais iomlána níos airde a bhainistiú go sábháilte.

Cén chaoi ar cheart d'innealtóirí dearaidh ardteas comhthimpeallach taobh istigh d'imfháluithe séalaithe lasmuigh a áireamh?

Déantar na stiallacha démhiotalacha inmheánacha a chalabrú ag bunlíne chaighdeánach mhonarcha 30 ° C. Nuair a bheidh sé suite taobh istigh de bhosca comhcheangail lasmuigh neamhaeráilte ina dtiomáineann teas comhthimpeallach agus solas díreach na teochtaí inmheánacha suas go dtí 55 ° C, réamh- leathnaíonn na heilimintí démhiotalacha. Laghdaíonn sé seo an pointe turais teirmeach iarbhír go thart ar 83% go 85% dá sruth rátáilte. Chun tuisliú núis a chosc, ba cheart d'innealtóirí louvers fuaraithe éighníomhacha a chomhtháthú nó an rátáil scoite a mhéadú trí tháblaí caighdeánacha díráitithe teirmeacha a chur i bhfeidhm.
