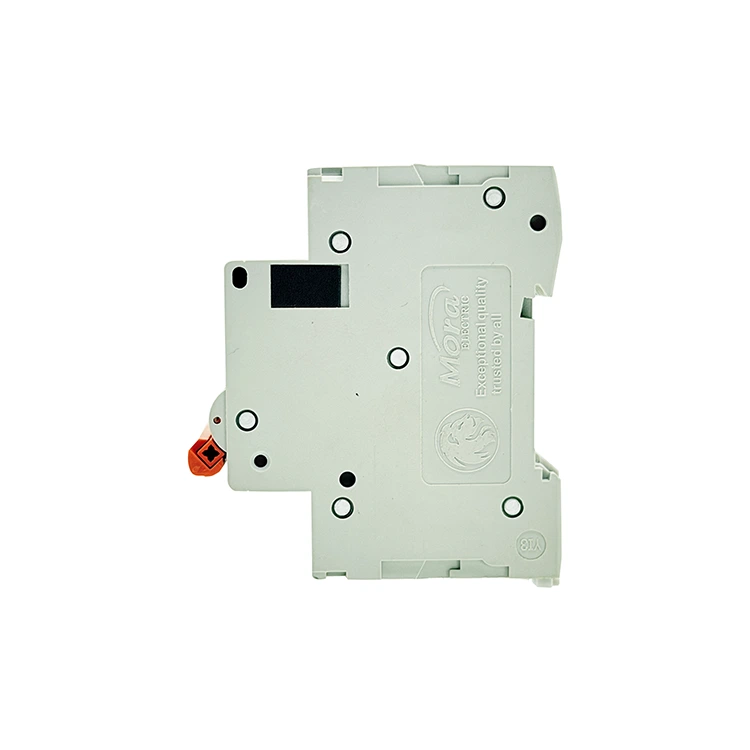

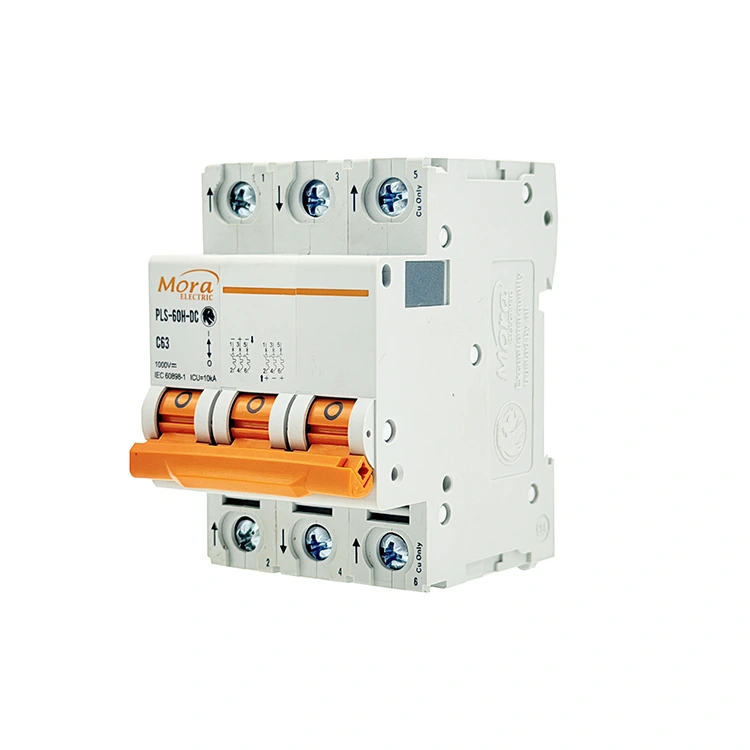

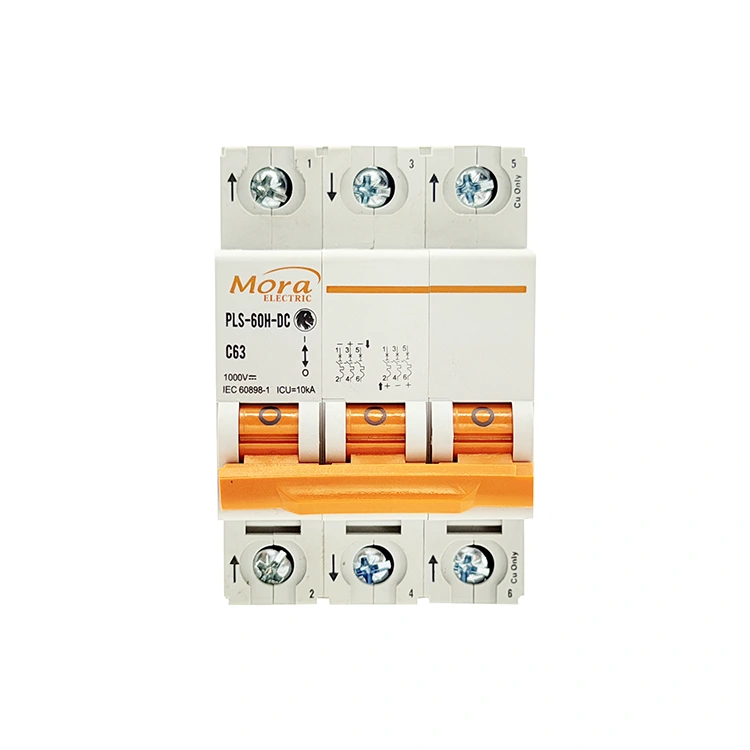

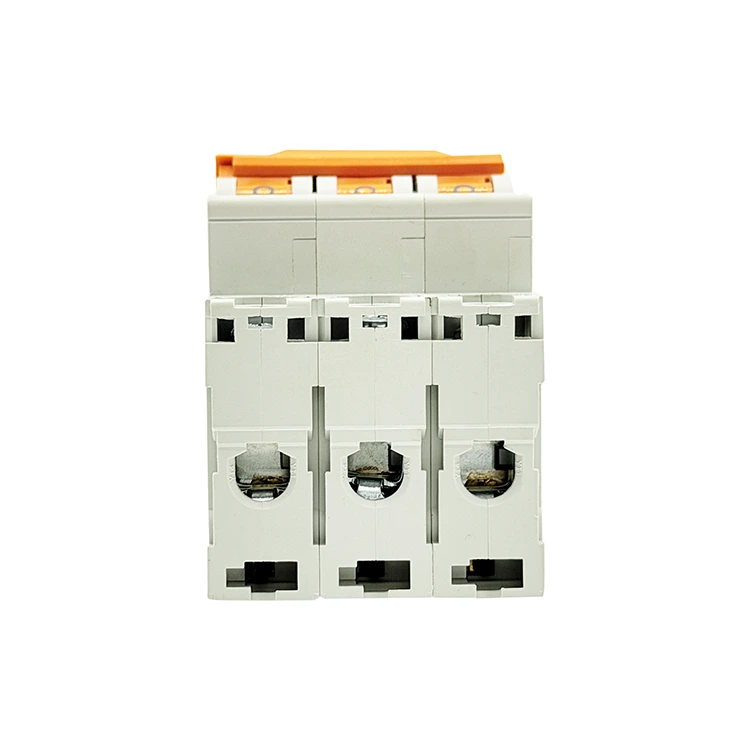

C65 3 Scorthóir Chuarda Pol DC

Ag feidhmiú mar mhonarcha bunaithe C65 3 Pole DC Circuit Breaker sa tSín, tógann PUGAO (Mora) lasca garbh leictreach 3-cuaille optamaithe chun cur isteach ar ilchosáin DC ardvoltais ag an am céanna; giarálann an briseadh 3P seo calabrú comhpháirteanna uathoibrithe agus seomraí múchta stua maighnéad buan triple chun éilimh stórála fóntais lasmuigh den ghreille agus tionsclaíochta a láimhseáil.

Cá Imscarann ​​Innealtóirí Lasc 3P DC i ndáiríre?

Is gnách go mbíonn teorainn 250V nó 500V DC ar shuiteálacha caighdeánacha gréine ísealvoltais, rud a cheadaíonn lúba sreangaithe simplí singil nó cuaille dúbailte. Mar sin féin, de réir mar a mhéadaíonn eagair gréine tráchtála tionsclaíocha ar scála mór, córais feirme lasmuigh den ghreille, agus áiseanna móra teileachumarsáide lárnacha, tá roghanna dearaidh ar leith le sárú ag innealtóirí córais a éilíonn cumraíocht 3 cuaille cosúil le C65 3 Pole DC Circuit Breaker.

Idirnasc Sraith Ardvoltais 750V DC

Chun éifeachtúlacht aschuir a uasmhéadú agus caillteanais tarchurtha líne an chórais a theorannú thar achair fhada, is minic a roghnaíonn innealtóirí teaghráin painéil ghréine a reáchtáil i seicheamh sraith fhada. Tiomáineann an cruachta seo voltais chiorcaid oscailte suas le 750V DC. Ós rud é go bhfuil seomraí briste caighdeánacha aonair rátáilte le haghaidh 250V apiece, ligeann aonad 3P d'innealtóirí an seoltóir dearfach a lúbadh trí dhá chuaille i bpatrún sreangú sraithe agus an seoltóir diúltach á ródú tríd an tríú cuaille. Roinneann sé seo an strus leictreach go cothrom ar fud na dtrí micri-thimpeallacht.

Líonraí DC Snámh Trí-Sreang

Úsáideann socruithe próiseála tionsclaíochta tromshaothair áirithe agus trealamh tarlaithe mianadóireachta úsáid as topology dáilte DC gan talamh ar a bhfuil tapáil lárionad nó trí shreang (lena n-áirítear sreanga tagartha Dearfach, Diúltach agus Neodrach/Talamh). Déanann lasc cosanta 3-cuaille na trí sheoltóir iompróra srutha ar leith a leithlisiú go comhuaineach le linn fabht, rud a ghearrann amach an poitéinseal do shruthanna aisfhillte corracha.

Leithlisiú Cúltaca Stórála Cadhnraí Dual-Foinse

I nóid lasctha teileachumarsáide logánta, is féidir aon chassis crua-earraí 3-cuaille a chumrú chun socrú bus scoilte a bhainistiú - mar shampla dhá líne bainc cheallraí dearfacha ar leithligh atá ag teacht isteach a aistriú taobh le líne fillte aonair roinnte. Laghdaíonn sé seo riachtanais spáis painéil taobh istigh de racaí trealaimh spás-srianta.

Cumais Feidhmíochta

Coinnítear go docht leis na tairseacha oibriúcháin agus na hábhair innealtóireachta atá sainmhínithe thíos ar fud ár mbinsí uathoibrithe fíoraithe cáilíochta:

Cad iad na Teicneolaíochtaí a Chosc ar Chomhleá Teagmhála Inmheánach ag 750V?

1. Córais Triple Buan Maighnéad Séidte-Arc

Ní thrasnaíonn stua srutha díreach ardvoltais staid nádúrtha náid-srutha, rud a chiallaíonn gur féidir leo cainéal plasma ardteochta a chothú idir teagmhálacha oscailte a leáíonn comhpháirteanna caighdeánacha copair go héasca. Chun seo a réiteach, ionchorpraíonn ár C65 3 Pole DC Circuit Breaker maighnéid buan neamhspleácha taobh istigh de gach ceann dá thrí cuaille aonair. Cruthaíonn na maighnéid seo réimse maighnéadach láidir áitiúil a repels an stua, go fisiciúil sé séideadh ar shiúl ó na pillíní teagmhála agus a thiomáint go domhain isteach greille fuarú cruach 9-pláta. Scoilteann agus múchadh an stua laistigh de 5 milleasoicind leis an ngníomh seo.

2. Nasc Latch Meicniúil Sioncrónach

Má chuirtear moill ar oscailt cuaille amháin le linn locht ardvoltais, glacann an cuaille atá fágtha an brú leictrigh, rud a fhágann dóiteán teirminéil. Tógann PUGAO (Mora) na scoradáin seo le barra naisc mheicniúil inmheánach docht a nascann na trí fho-mheicníocht cuaille. Má tharraingíonn locht gearrchiorcad an corna turas maighnéadach in aon chuaille aonair, cuireann an barra nasc turas coitianta iallach ar na trí chuaille titim ag an am céanna, rud a choscann coinníollacha fuinnmhithe aonlíne contúirteacha.

3. Monarcha Beachtas Spot-Táthú Rialú

Mar thoradh ar éagsúlachtaí ar fhriotaíocht teirminéil taobh istigh de na scoradáin il-cuaille bíonn dáileadh sruth míchothrom agus spotaí te logánaithe taobh istigh de na boscaí dáileacháin. Seachnaíonn ár n-áis déantúsaíochta 5,000 méadar cearnach an cheist seo trí líne táirgeachta uathoibrithe micrea-bhriseadh a úsáid. Déanann meaisíní pollta agus spot-táthaithe uathoibrithe na suantraí inmheánacha agus na cóimeálacha teagmhála copair a ghlasadh go suíomhanna beachta, ag soláthar leibhéil friotaíochta inmheánacha comhionann ar fud na dtrí chuaille.

Treoir um Fhabhtcheartú maidir le Saincheisteanna Coimpléascacha Réimse

• Athshocraíonn hanla scoránaigh C65 3 Pole DC Circuit Breaker go huathoibríoch go dtí suíomh an ionaid le linn tosaithe an chórais tosaigh

Cén fáth a tharlaíonn sé seo:Titeann an latch meicniúil inmheánach nuair a bhíonn ciorcad gearr anuas i láthair, nó tá an sreang geansaí lúb sraith dhearfach curtha amú chuig críochfort teagmhála diúltach, rud a chruthaíonn gearr marbh ar fud na cuaillí.

Conas é a dheisiú:Leithlisigh an príomh-lúb cumhachta go hiomlán. Seiceáil cumraíocht do gheansaí lúb i gcoinne scéimreach na sraithe. Bain úsáid as tástálaí friotaíochta inslithe ar línte le sruth chun sreanga giorraithe nó sosanna inslithe a aimsiú sula ndéanann tú iarracht an lasc a chur ar siúl arís.

• Léiríonn calafort cuaille amháin ardú teocht ard i gcomparáid le calafoirt críochfoirt in aice láimhe

Cén fáth a tharlaíonn sé seo:Bhí an scriú teirminéil don chalafort sonrach sin faoi-chasmhóiminte le linn socrú na páirce, nó tá na snáitheanna sreinge laistigh den clamp tollán comhbhrúite go míchothrom.

Conas é a dheisiú:Múch an tarchur cumhachta. Bain an seoltóir as an gcalafort te, scrúdaigh na snáitheanna copair le haghaidh damáiste stua nó ocsaídiúcháin, Baile Átha Troim agus ath-stiall an cábla más gá, cuir isteach é arís, agus úsáid sreangán chasmhóiminte calabraithe chun an scriú a dhéanamh níos doichte go 2.5 Nm.

Innealtóireacht & Feidhmchlár CC

Cén fáth ar féidir le scoradán 3P DC voltais níos airde a láimhseáil nuair a bhíonn sé sreangaithe i gcumraíocht lúb sraithe?

Déantar gach seomra cuaille neamhspleách de scoradán ciorcaid beag a innealtóireacht chun suas le 250V DC a mhúchadh go sábháilte faoi choinníollacha locht. Trí chonair an tsrutha dhearfach a chasadh trí dhá chuaille aonair i sraith sula n-imíonn sé chuig an inverter, roinntear an strus voltas iomlán ar fud na dteagmhálacha le linn imeacht stua ó 500V go 250V in aghaidh an tseomra, rud a ligeann don chóras voltais iomlána níos airde a láimhseáil go héasca.

Cad iad na hiarmhairtí oibriúcháin a bhaineann le gan bacadh le geansaí lúb dearfach agus sreangú trí teaghráin gréine aonair ar leith trí na cuaillí aonair?

Má ritheann tú trí theaghrán neamhspleácha trí fhonnadh briseora aonair gan iad a cheangal le chéile i sraith, caithfidh an rátáil uasta voltais do gach sreang fanacht faoi bhun 250V DC. Má sháraíonn aon téad aonair an tairseach seo agus má bhíonn locht uirthi, beidh easpa cumais scoilte voltais ag a chuaille aon-cuaille chun an stua ardvoltais a bheidh mar thoradh air a scor, rud a fhágann go scriosfar an tithíocht inmheánach.

Conas a dhéanann nochtadh leanúnach ar radaíocht gréine ard difear do chalabrú inmheánach an stiall bimetallic taobh istigh d'imfhálú comhcheangail séalaithe?

Déantar ár stiallacha démhiotalacha a chalabrú ag bunlíne mhonarcha rialaithe 30 ° C. Nuair a bhíonn sé faoi iamh i mbosca comhcheangail lasmuigh neamh-aeráilte ina dtiomáineann teas na gréine coinníollacha comhthimpeallacha inmheánacha suas le 55 ° C, leathnaíonn na stiallacha démhiotalacha taobh istigh den C65 3 Pole DC Circuit Breaker roimh am. Laghdaíonn sé seo an pointe turais ró-ualaithe teirmeach iarbhír go timpeall 83% go 85% dá sruth ainmniúil rátáilte. Chun é seo a chomhrac, ba cheart d'innealtóirí louvers fuaraithe éighníomhacha a chomhtháthú nó an rátáil scoite a mhéadú le linn na céime tosaigh de dhearadh an chórais.
