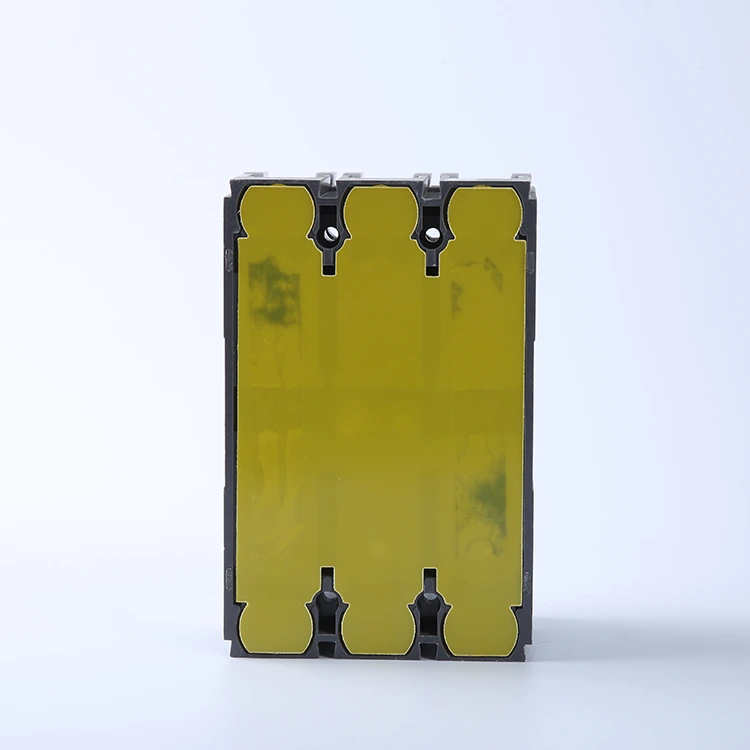

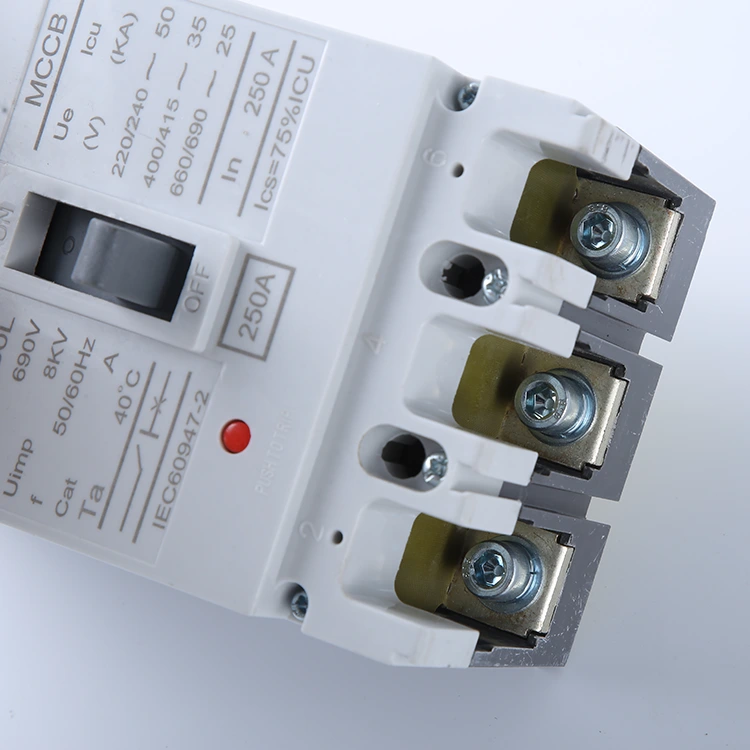

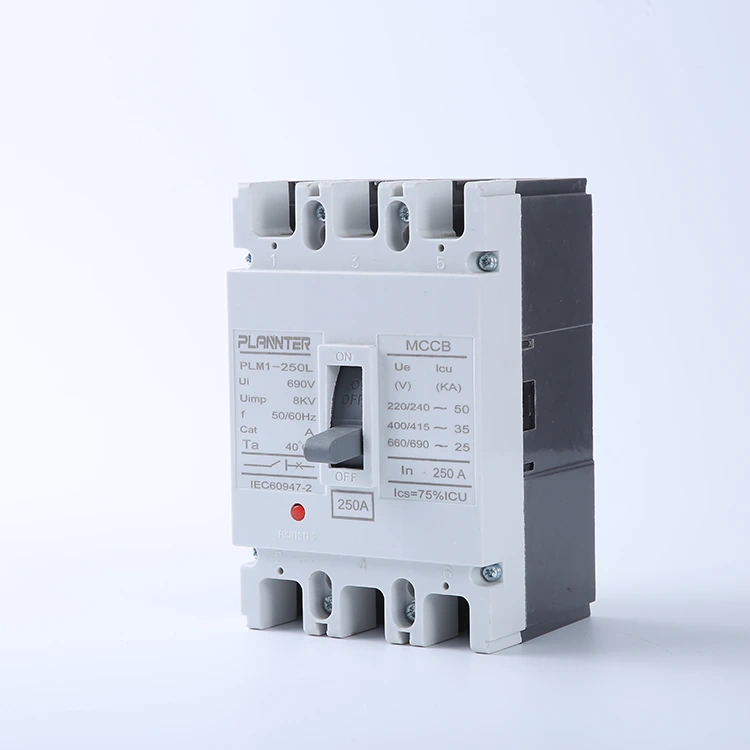

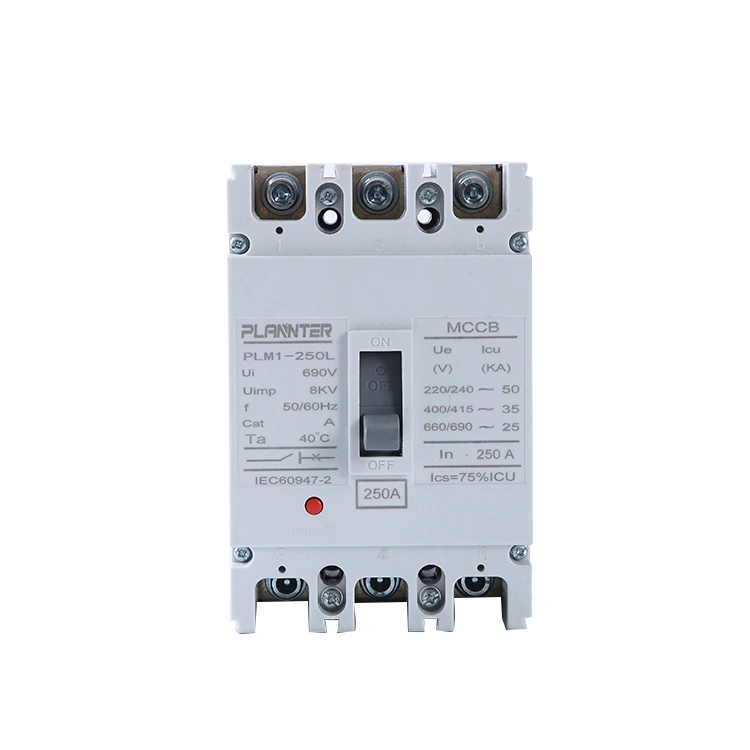

AC Ardvoltais Moulded Cás Chuarda Scoradán

AnAC Ardvoltais Moulded Cás Chuarda ScoradánIs gléas láidir cosanta ciorcaid é atá deartha chun ualaí ardsrutha agus cásanna foircneacha gearrchiorcaid a láimhseáil. Feidhmíonn sé mar an "chosaint deiridh" do do chóras cumhachta, ag cinntiú briseadh isteach fiú faoi choinníollacha locht trom.

Tógtha le hábhair stua-resistant agus tionchair-resistant, soláthraíonn na scoradáin feidhmíocht cobhsaí tríthoiseach, rud a fhágann gurb iad na croí-chaibinéid rialaithe cumhachta taobh istigh iontaofa le haghaidh oibríochtaí ar scála mór.

Príomhghnéithe agus Sonraíochtaí

Raon Voltas

Voltas Oibriúcháin Rátáilte:AC 400V/690V; Tá Scorthóir Ciorcaid Cás Múnlaithe Ardvoltais AC oiriúnach d'fheidhmchláir dáilte cumhachta ardvoltais de ghrád tionsclaíochta agus tacaíonn sé le córais trí phas, trí shreang.

Feidhmíocht Inslithe:Tá minicíocht chumhachta 3000V aige a sheasann le voltas agus seasann ríog 8kV le voltas a sheasamh, rud a chinntíonn sábháilteacht inslithe i dtimpeallachtaí ardvoltais.

Briseadh Acmhainne

Gearrchiorcad deiridh BrCumas ithe:Sroicheann Icu suas go dtí 65kA–100kA, rud a chumasaíonn briseadh ciorcaid tapa le linn lochtanna foircneacha gearrchiorcaid chun feidhmiú mar líne cosanta deiridh an chórais.

Acmhainn Briseadh Gearrchiorcaid Seirbhíse:Ics ≥ 50kA, rud a ligeann don fheiste fanacht ag feidhmiú fiú tar éis briseadh isteach iolrach, rud a laghdóidh costais chothabhála.

Rátálacha Reatha

Reatha Rátáilte:Clúdaíonn sé raon 250A-1600A, ag tacú le sonraíochtaí caighdeánacha mar 250A, 400A, 630A, 800A, 1000A, 1250A, agus 1600A chun freastal ar riachtanais ualaigh éagsúla.

Socruithe Turais Inchoigeartaithe:Tá raon turas teirmeach 80%–100% In agus raon turas maighnéadach 4–10 In ann, rud a chuireann ar chumas cosaint roghnaíoch chun tuisliú núis a chosc.

Coinníollacha Oibriúcháin

Teocht Chomhthimpeallach:-25 ° C go + 70 ° C, in ann luaineachtaí teochta foircneacha i dtimpeallachtaí tionsclaíocha a sheasamh.

Modh Gléasta:Cineál seasta nó in-aistarraingthe; tacaíonn sé le naisc cothrománacha/ingearach busbar agus tá sé ag luí le toisí caighdeánacha suiteála an chomh-aireachta dáileacháin.

Aicme Cosanta:IP20 (do shuiteáil comh-aireachta); tá an tithíocht déanta as plaistigh innealtóireachta ard-teocht-resistant-resistant, tionchar-resistant agus cloíonn sé le caighdeán IEC 60947-2.

Príomhdhifríochtaí: Ísealvoltas vs. Scoróirí Ardvoltais

Tá sé ríthábhachtach an t-idirdhealú idir cosaint Ísealvoltais (LV) agus cosaint Ardvoltais (HV) a thuiscint chun an trealamh ceart a roghnú do do chóras dáileacháin cumhachta. Seo mar a dhéanann siad comparáid idir:

Scoradáin Ísealvoltais (LV).

• Raon Voltas:De ghnáth rátáilte do chórais suas le **1000V AC**. I measc na rátálacha coitianta tá 240V agus 400V le haghaidh úsáide cónaithe agus tráchtála éadrom.
• Feidhmchláir:Úsáidtear go forleathan i gcláir dáileacháin tí, foirgnimh tráchtála beaga, agus cosaint ciorcaid deiridh (soilsiú, soicéid).
• Méid & Castacht:Go ginearálta dlúth (m.sh., MCBanna) agus níos simplí i ndearadh, ag díriú ar ró-ualach bunúsach agus cosaint gearrchiorcaid gan córais rialaithe stua casta.

Scoradáin Ardvoltais (HV).

• Raon Voltas:Deartha do chórais mheánvoltais go hardvoltas, go minic idir **3.3kV agus 72.5kV** nó níos airde.
• Múchadh Arc:Toisc go gcruthaíonn ardvoltas stuanna cumhachtacha, tá na scoradáin seo (cosúil lenárAC Ardvoltais Moulded Cás Chuarda Scoradán) a cheangal ar ardteicneolaíochtaí múchta stua, amhail folúsbhuidéil, gás SF6, nó greillí speisialaithe, chun an sruth a bhriseadh go sábháilte.
• Feidhmchláir:Tá sé riachtanach do ghléasraí tionsclaíochta troma, stáisiúin ghiniúna cumhachta, claochladáin mhóra, agus príomh-fhothaitheoirí dáileacháin áit a bhfuil iontaofacht ríthábhachtach.
• Cosaint:Is minic atá feistithe le haonaid turais leictreonacha sofaisticiúla le haghaidh comhordú roghnach beacht agus cumais rialaithe iargúlta.

Cad iad na Cineálacha Scoróirí Ciorcaid Ardvoltais?

Déantar scoradáin chiorcaid ardvoltais a chatagóiriú de réir an mheáin a úsáideann siad chun an stua leictreach a mhúchadh. Tá sé ríthábhachtach an cineál ceart a roghnú le haghaidh sábháilteacht agus éifeachtúlacht an chórais.

Scorthóir Chuarda Fholúis (VCB)

• Prionsabal:Úsáidtear folús (brú < 10⁻⁴ Pa) mar mheán múchadh agus inslithe stua. Toisc nach bhfuil móilíní gáis ann tá sé thar a bheith deacair do stua é féin a chothú.
• Príomhghnéithe:Méid dlúth, saol seirbhíse fada, agus oibriú saor ó chothabháil. Tá siad neamhdhíobhálach don chomhshaol mar ní úsáideann siad gás nó ola.
• Feidhmchlár:Ceannasach i bhfeidhmchláir lascthrealamh laistigh meánvoltais (suas le 40.5kV).

SF6 Scoradán Cuarda

• Prionsabal:Úsáideann sé gás Heicseafluairíd Sulfair (SF6), a bhfuil neart inslithe ~2.5x aige ná cumas aeir agus múchadh stua ~100x níos fearr ná aer.
• Príomhghnéithe:Feidhmíocht den scoth i líonraí tarchurtha ardvoltais (HV) agus seach-ardvoltais (EHV). Tá siad iontaofa ach éilíonn siad séalaithe go docht chun sceitheadh ​​gáis a chosc.
• Feidhmchlár:Úsáidtear go forleathan i bhfostáisiúin agus i línte tarchurtha ardvoltais lasmuigh (os cionn 72.5kV).

Briseadh Cuarda Soinneáin Aeir

• Prionsabal:Úsáideann sé soinneáin ardbhrú d’aer comhbhrúite chun an stua a shéideadh amach, é a fhuarú agus a mhúchadh go tapa.
• Príomhghnéithe:Oibriú tapa agus sábháilte ó dhóiteán (gan ola). Mar sin féin, tá siad torannach agus éilíonn siad córas casta comhbhrúiteoir aeir.
• Feidhmchlár:Úsáidtear go stairiúil do chórais an-ardvoltais (EHV), cé gur cuireadh SF6 agus VCBanna ina n-ionad den chuid is mó i ngreillí nua-aimseartha.

Cá bhfuil an AC High Voltage MCCB oiriúnach?

Cé go láimhseáil VCBanna agus scoradáin SF6 voltais leibhéal tarchurtha, anAC Ardvoltais MCCBa innealtóireacht le haghaidh dáileadh meánvoltais tionsclaíoch (m.sh., 690V go 3.6kV). Dúnann sé an bhearna idir gnáthscoradáin ísealvoltais agus lascthrealamh ollmhór ardvoltais, ag tabhairt cosaint láidir d'innealra trom agus d'ionaid chumhachta.

CCanna

Cad é an rátáil voltais (Un)?

An voltas oibriúcháin rátáilte (Un) dárAC Ardvoltais MCCBraonta suas go dtí **690V AC** de ghnáth. Cinntíonn an rátáil seo gur féidir leis an scoradán ciorcaid a oibriú agus a leithlisiú go sábháilte i dtimpeallachtaí tionsclaíocha ardvoltais, mar ionaid mhóra chumhachta agus innealra trom.

An féidir liom MCCB caighdeánach a úsáid le haghaidh taobh príomhúil claochladáin?

Sea, ach éilíonn sé roghnú cúramach. Ní mór don scoradán sruth inrush an claochladáin a láimhseáil gan tuisliú núis. ÁrAC Ardvoltais MCCBgnéithe sraith socruithe turas maighnéadach inchoigeartaithe (m.sh., 4-10 uair Isteach), rud a ligeann duit an tairseach a shocrú ard go leor chun sruthanna inrush a fhulaingt agus cosaint ghearrchiorcaid á sholáthar fós.

Cad é an raon srutha tipiciúil?

Go ginearálta clúdaíonn scoradáin chiorcaid mhúnlaithe ardvoltais riachtanais amperage níos airde i gcomparáid le scoradáin mionsamhla caighdeánach. Is gnách go dtéann ár raon ó250A suas go dtí 2500A, rud a fhágann go bhfuil siad oiriúnach do phríomh-fhriothálaithe dáileadh agus do ualaí móra tionsclaíocha.

Cén difríocht atá idir iad agus fiúsanna?

• In-athshuiteáil:Murab ionann agus fiúsanna a chaithfear a athsholáthar tar éis locht, is féidir MCCB a athshocrú tar éis tuislithe.
• Inchoigeartaithe:Ceadaíonn MCCBanna socruithe turais inchoigeartaithe (teirmeach agus maighnéadach), ag tairiscint comhordú cosanta beacht nach féidir fiúsanna fosaithe a sholáthar.
• Aistriú:Is féidir le MCCB feidhmiú mar lasc láimhe chun cumhacht a dhínascadh le haghaidh cothabhála.

Cad a tharlaíonn má úsáidim scoradán AC ar chóras DC?

Ná déan é seo.Braitheann scoradáin AC ar an sruth ailtéarnach trasnaithe náid chun an stua leictreach a mhúchadh. Ní thrasnaíonn sruth DC náid, rud a chiallaíonn nach múchfaidh an stua agus go bhféadfadh sé tine nó pléascadh a chur faoi deara. Ní mór duit scoradán a rátáil go sonrach le haghaidh feidhmchláir DC a úsáid.

Conas MCCB ardvoltais a athsholáthar go sábháilte?

Tá sábháilteacht ríthábhachtach. Lean na céimeanna seo:

1. Dí-fhuinneamh:Múch an soláthar cumhachta in aghaidh an tsrutha agus fíoraigh náid voltas.
2. Frithdhúnadh/Tagout:Cuir gléasanna frithdhúnadh i bhfeidhm chun athfhuinneamh de thaisme a chosc.
3. Dícheangail:Bain an líne agus na cáblaí ualaigh (agus neodrach más infheidhme).
4. Ionadaigh:Dífheistigh an seanaonad agus suiteáil an ceann nuaAC Ardvoltais Moulded Cás Chuarda Scoradán, ag cinntiú go bhfuil gach nasc chasmhóiminte de réir sonraíochtaí an mhonaróra.
